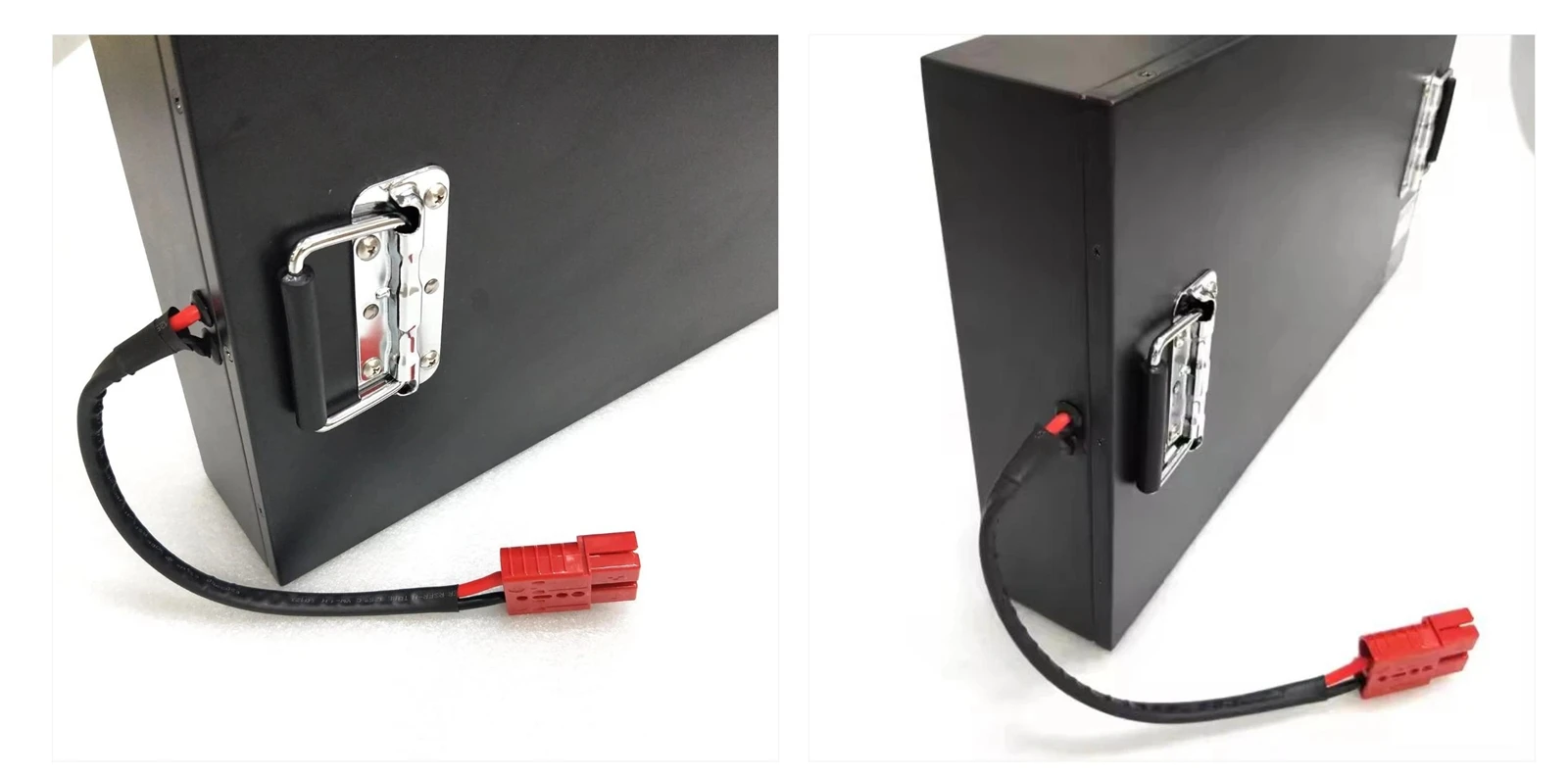

En aplicacions d’alta potència com ara motocicletes elèctriques, bicicletes electròniques, eines industrials i sistemes d’energia renovable, sovint es prefereix una configuració de bateries de 72V per la seva capacitat d’entregar un parell més elevat, augment de l’eficiència i pèrdues de transmissió reduïdes. La creació d’un sistema de 72V requereix no només el nombre adequat de bateries, sinó també una comprensió precisa de com les configuracions de la bateria afecten la tensió, la capacitat i la seguretat.
Molts usuaris suposen que aconseguir 72V és simplement una qüestió d’apilar bateries. Tanmateix, sense un coneixement correcte de sèries i connexions paral·leles, i l’impacte de les especificacions de la bateria com ara la qualificació de corrent, la resistència interna i la química: el sistema pot subperformar o degradar-se prematurament. La tensió adequada i la configuració de corrent determinen directament el rendiment, la longevitat i la fiabilitat.
Configuració de la bateria Fonaments: Sèrie vs. Paral·lel
Per dissenyar unPaquet de bateries de 72V, primer cal entendre dos mètodes de connexió fonamentals: sèries i paral·leles.
- Connexió en sèrie: connectant el terminal positiu d’una bateria al terminal negatiu de la següent. En una sèrie, les tensions es sumen, però la capacitat d'amplificador (AH) continua sent la mateixa. Aquest és el mètode que s’utilitza per augmentar la tensió total del sistema.
- Connexió paral·lela: connectant tots els terminals positius i tots els terminals negatius junts. En aquest cas, la tensió es manté constant, però la capacitat (AH) augmenta. Aquest mètode s'utilitza quan es requereix una sortida de corrent més llarga o superior.
Com que l’objectiu és arribar als 72V, les bateries s’han de connectar en sèrie.
Opcions de tensió: comparació de configuracions de bateries de 6V i 12V
Generalment hi ha dos enfocaments per muntar un sistema de 72V amb bateries fora de la plataforma: amb unitats de 6V o 12V.
- Utilitzant bateries de 6V:
Assolir 72V requereix 12 bateries en sèrie (6V × 12=72 v).
- Utilitzant bateries de 12V:
Només es requereixen 6 bateries en sèrie (12V × 6=72 v).
Comparació pràctica
Bateries de 12V:
- Requereixen menys unitats i menys connexions, cosa que redueix la complexitat i el potencial de falles de cablejat.
- Normalment ofereix una capacitat de descàrrega de corrent més elevada, cosa que els fa més adequats per a càrregues de gran potència, com ara motors o inversors.
Bateries de 6V:
- Sovint menys costós, sobretot en formats de plom-cicle profund.
- Oferiu una gamma més àmplia d’opcions en termes de factor de forma i flexibilitat de substitució.
- Pot ser més adequat per als usuaris amb accés a un inventari de baix cost o excedent.
L’elecció entre les bateries de 6V i 12V depèn de les restriccions d’espai, dels requisits de corrent del sistema i de les preferències de manteniment. No obstant això, per a la majoria de les bateries de 72V de bricolatge, les bateries de 12V són més habituals a causa de la seva senzillesa i millor compatibilitat amb els sistemes de vehicles elèctrics.
Càlcul del nucli: quantes bateries de 12V per arribar als 72 V?
La fórmula és senzilla:
Nombre de bateries=Tensió objectiu ÷ Tensió de la bateria
Per a bateries de 12V:
72V ÷ 12V=6 bateries (en sèrie)
Cada bateria aporta 12 volts i, quan es connecta en sèrie, la tensió total del sistema és la suma de totes les tensions individuals. La capacitat global, però, segueix sent la mateixa que la d’una sola bateria de la cadena.
Per exemple, si cada bateria de 12V té una capacitat de 20AH, el paquet complet de 72V serà de 72V 20AH-NO 72V 120AH.
Aquesta distinció és crucial a l’hora d’estimar el temps d’execució del sistema i el lliurament actual. Si es necessita una capacitat més elevada, es poden connectar cadenes addicionals en sèries en paral·lel per escalar l'AH.
Pas a pas: Com connectar les bateries de 6x 12V en sèrie
Per connectar de forma segura sis bateries de 12v en sèrie per a un sistema de 72V, seguiu aquests passos:
1. Preparació:
- Assegureu -vos que totes les bateries siguin de la mateixa marca, model, tensió i capacitat.
- L’ideal seria que hagin de ser del mateix lot de fabricació per assegurar un comportament equilibrat i un comportament de càrrega.
2. Seqüència de cablejat:
- Connecteu el terminal negatiu (-) de la bateria 1 al terminal positiu (+) de la bateria 2
- Connecteu el negatiu (-) de la bateria 2 al positiu (+) de la bateria 3
- Continueu aquest procés fins a la bateria 6, el terminal negatiu (-) de la qual servirà com a sortida negativa del sistema
- La bateria 1 (+) serà la sortida positiva del sistema
3. Sortida final:
La tensió mesurada entre la primera bateria positiva i la negativa de la darrera bateria hauria de ser aproximadament de 72V (o superior si es carrega completament).
4. Comprovació doble:
- Verifiqueu que totes les connexions siguin ajustades i sense corrosió.
- Utilitzeu cables aïllats de calibre adequat per gestionar la càrrega actual esperada.
Consideracions clau a l’hora de construir un sistema de bateries de 72V
Tot i que la connexió de sis bateries de 12V en sèrie és tècnicament senzill, hi ha diverses precaucions crítiques per assegurar la seguretat, la fiabilitat i el rendiment a llarg termini.
Utilitzeu bateries idèntiques
Les sis bateries han de coincidir amb tensió, capacitat (AH), química, marca i, preferiblement, el lot de producció. Les variacions en la resistència interna o l'estat de salut poden comportar una càrrega i una descàrrega desequilibrades, cosa que pot donar lloc a:
- Reducció de la vida del sistema
- Degradació prematura de cèl·lules més febles
- Risc de fugida tèrmica en sistemes basats en liti
Pràctiques de manipulació segura
El muntatge de la bateria comporta un risc important si no es realitza correctament. Readeneu -vos sempre als següents protocols de seguretat:
- Portar guants aïllats i ulleres de seguretat per protegir-se de la descàrrega elèctrica i l’exposició a l’àcid (especialment per a les bateries de plom-àcid)
- Eviteu les espurnes i obriu la flama a prop de la configuració de la bateria
- Utilitzeu cables de calibre adequats i connectors de seguretat per gestionar el corrent màxim de seguretat
- Assegureu-vos que els terminals siguin nets, ajustats i sense corrosió
Compatibilitat del carregador
Es necessita un carregador de 72V per carregar el sistema de bateries de manera eficient i segura. A més:
- Les bateries de plom-àcid requereixen perfils de corrent constant/tensió constant (CC/CV) i compensació de temperatura
- Les bateries d'ió de liti o de vida requereixen algoritmes de càrrega específics del liti amb talls estrictes de tensió i limitacions de corrent
BMS per a sistemes de liti
Si s’utilitza bateries de liti, la integració d’un sistema de gestió de bateries (BMS) és obligatori. Un BMS de qualitat assegura:
- Sobrecàrrega, sobrecàrrega i protecció sobre sobrecàrrega
- Equilibri de cèl·lules durant els cicles de càrrega
- Monitorització de la temperatura i aïllament de falles
Saltar BMS en configuracions de liti no només és arriscat, sinó que pot provocar danys irreversibles o perills de seguretat.
Aplicacions del món real de sistemes de bateries de 72V
La configuració de 72V s’adopta àmpliament a diverses indústries a causa del seu equilibri òptim entre el nivell de tensió i la complexitat del sistema.
- Vehicles elèctrics (ebike, scooter, moto)
La majoria de les bicicletes electròniques d’alt rendiment i els scooters elèctrics utilitzen paquets de 72V 20AH o 72V 32AH, proporcionant prou tensió per alimentar motors entre 2000W i 5000W. Aquesta configuració garanteix una acceleració ràpida, un abast més llarg i una millor eficiència en les inclinacions.
- Carrets de golf
Alguns carros de golf utilitzen bateries de 4 × 12V i compensen amb els convertidors Boost per arribar a 72V, però això introdueix una complexitat i una pèrdua de potència addicionals. Una connexió de sèrie directa de 6 × 12V és generalment més segura, senzilla i més robusta.
- Equips industrials i emmagatzematge renovable
En configuracions d’alta demanda com ara sistemes solars fora de xarxa, robòtica de magatzem i sistemes d’energia de còpia de seguretat, les configuracions de 72V minimitzen el flux de corrent (en comparació amb sistemes de 48V o inferior), reduint la mida del cable i les pèrdues resistents, sobretot crítiques per a descàrregues de llarga durada o instal·lacions remotes.
Paràmetres tècnics i càlculs energètics
Gamma de tensió
Tot i que la tensió nominal és de 72V, l’operació del món real abasta un rang:
- Sistema completament carregat: 13.5V × 6=81 V
- Talla de descàrrega (protecció de baixa tensió): 10.5V × 6=63 V
S'ha de tenir en compte aquest rang dinàmic quan seleccioneu controladors de motors, inversors i sistemes de protecció de càrrega.
Capacitat energètica
El contingut energètic total es calcula com:
Energy (wh)=tensió (v) × capacitat (ah)
Exemple:
6 × 12V 100AH Bateries en sèrie → 72V 100AH = 7200 WH (7,2kWh)
Aquesta és l’energia útil (subjecte a l’eficiència del sistema) que pot alimentar un dispositiu de 1000W durant aproximadament 7,2 hores en condicions ideals.
Conclusió
Per crear un sistema de bateries de 72V mitjançant unitats de 12V, necessiteu sis bateries connectades en sèrie. Aquesta configuració és senzilla, però requereix disciplina tècnica per assegurar la uniformitat de la bateria, el cablejat correcte i els protocols de seguretat.
Més enllà d’arribar als 72V, els usuaris també han de considerar:
- Capacitat obligatòria (AH) per al temps d'execució desitjat
- Carregueu el corrent, per seleccionar les bateries adequades de descàrrega
- Química de la bateria, costos d’equilibri, rendiment i cicle de vida
- Seguretat del sistema, sobretot amb cèl·lules de liti
En sistemes d’alta tensió, una supervisió menor en disseny o instal·lació pot afectar significativament el rendiment o la seguretat. Ja sigui per transport elèctric o emmagatzematge estacionari, la planificació reflexiva i els components de gran qualitat no són negociables.
Sobre l’autor

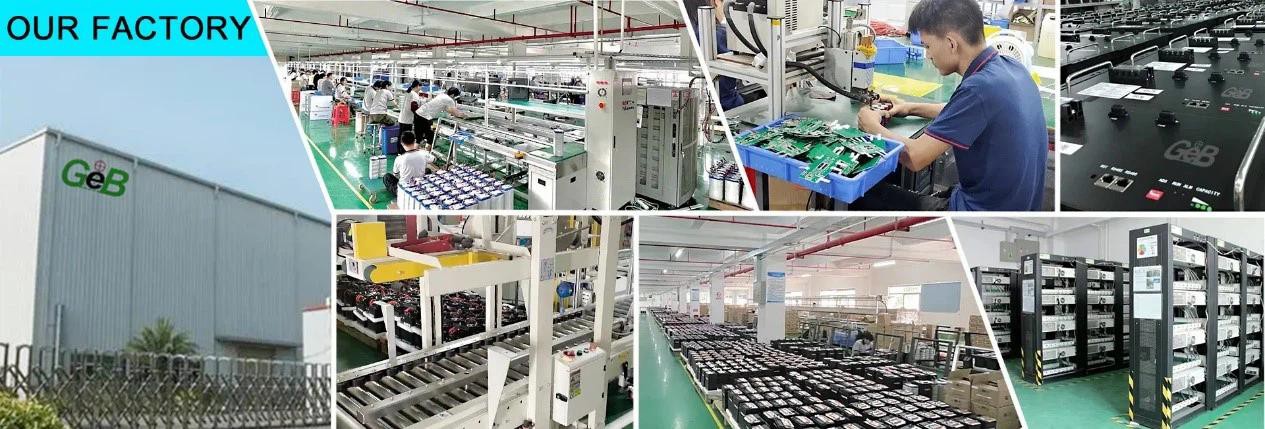

Geb és una marca de General Electronics Technology Co., Ltd. Geb és un líder líderFabricant de bateries de liti ebikeA la Xina, centrat en les bateries de liti per a bicicletes elèctriques i proporcionant solucions avançades de bateries elèctriques de 72 V. Fundada el 2009 i amb seu a Shenzhen, Geb s'ha convertit en una marca de confiança a la indústria amb més de 180 empleats i vendes anuals de més de 30 milions de dòlars.
