Com dissenyar una bateria de liti (guia-a-pas a pas)

A paquet de bateries de litiés molt més que només cèl·lules connectades entre si. És un sistema energètic complet que combina electroquímica, enginyeria mecànica, control tèrmic, arquitectura elèctrica i gestió de la seguretat. Entendre com està dissenyat un paquet de bateries de liti us proporcionarà una millor comprensió dels estàndards que regeixen la fabricació de la bateria. Aquesta guia explica el procés real que seguim quan un client ens porta un nou projecte.

Pas 1: definiu els requisits i les limitacions de l'aplicació

Cada bateria reeixida comença ambrequisits clars. Ometeu aquest pas i ho pagareu més endavant en redissenys o errors de camp.

Heu de bloquejar quatre àrees principals:

• Necessitats de rendiment: tensió, capacitat, corrent continu i punta,objectius de densitat energètica
• Entorn de funcionament: rang de temperatura, nivells de vibració, humitat,Classificació IP
• Vida prevista:recompte de ciclesen concretprofunditat de descàrrega
• Requisits normatius: quines certificacions ha de superar el producte final

Per exemple, una eina elèctrica pot exigir ràfegues de 10 a 15ºC durant períodes curts, mentre que un sistema d'emmagatzematge d'energia domèstic prioritza 3000+ cicles amb un DOD del 80% i un baix cost. Una motocicleta elèctrica necessita una forta resistència a les vibracions i una impermeabilització que no té un SAI estacionari.

Sempre construïm unmatriu de traçabilitata GEB. Vincula cada requisit amb una decisió de disseny i un mètode de prova específics. Aquest document esdevé molt útil quan els organismes de certificació comencen a fer preguntes.

Aconseguir els requisits correctes al principi estalvia més temps i diners.

Pas 2: seleccioneu la química i el format cel·lulars òptims

Un cop els requisits estiguin clars,selecció cel·lulardecideix gairebé tot el que segueix.

Aquí teniu la comparació pràctica que fem servir diàriament:

Després de triar la química, decidiu el factor de forma:

• Cèl·lules cilíndriques(18650, 21700, 4680) ofereixen una producció madura, una bona consistència i una estructura mecànica forta, però una densitat d'embalatge més baixa.
• Cèl·lules prismàtiquesofereixen una millor utilització de l'espai i un muntatge de mòduls més senzill, tot i que poden inflar-se i necessitar carcasses més resistents.
• Cèl·lules de bossalliurar el més altdensitat d'energiai el pes més baix, però requereixen el suport extern més acurat i la gestió de la inflor.

Només fem servirCèl·lules de grau Ade fabricants consolidats. La consistència en la capacitat i la resistència interna són més importants del que la majoria de la gent s'adona. Fins i tot les petites diferències creen un desequilibri que redueix la vida útil del paquet i crea riscos de seguretat.

Selecció cel·lularno es tracta de triar la "millor" cel·la. Es tracta de triar la cèl·lula adequada per al vostre cicle de treball específic i l'objectiu de cost.

Pas 3: disseny elèctric de la bateria

Amb les cèl·lules escollides, cal convertir-les en una plataforma de tensió i capacitat útil.

Connexió en sèrieaugmenta la tensió:

V_total=V_cel·la × nombre de cel·les de sèrie

Connexió paral·lelaugmenta la capacitat i el maneig actual:

Ah_total=Ah_cell × nombre de cadenes paral·leles

Un paquet comú d'emmagatzematge d'energia de 48 V sovint utilitza una configuració de 13S o 16S depenent de la finestra de tensió de l'inversor. És possible que les aplicacions d'alta-potència necessitin 4P o 6P per mantenir el corrent per cèl·lula dins dels límits segurs.

El mètode de connexió és important per a la fiabilitat. Evitem soldar cèl·lules directament - la calor pot danyar les estructures internes i augmentar la resistència interna amb el temps.Soldadura per punts de tires de níquelo la soldadura per làser a les pestanyes ofereix resultats molt millors-a llarg termini. Per a camins-de corrent alta, passem abarres de coureamb múltiples punts de connexió per evitar hotspots.

Un aïllament adequat entre les línies d'alta-tensió i de baixa-tensió redueix les interferències electromagnètiques i evita problemes de fuga.

L'arquitectura elèctrica ha de proporcionar la potència requerida mantenint la resistència de contacte baixa i el repartiment de corrent equilibrat.

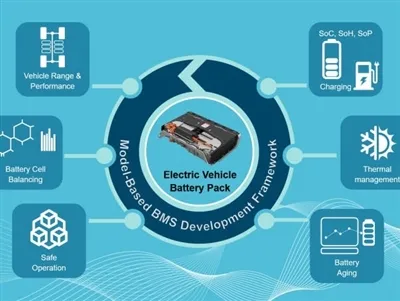

Pas 4: integreu el sistema de gestió de bateries (BMS)

El BMS és el cervell i el guardià de la manada.

Ha de controlar les tensions de les cèl·lules, les temperatures i el corrent en temps real. Calcula SOC i SOH, realitza l'equilibri i activa la protecció quan es superen els límits.

Les decisions clau inclouen:

• Equilibri passiu(més barat) versusequilibri actiu(més eficient per a paquets grans)
• Protocol de comunicació - Bus CAN per a automoció, RS485 o Bluetooth per a sistemes estacionaris
• Valoració actual i nombre de cel·les de sèrie compatibles

Segons la nostra experiència, un bon BMS evita el 80% dels possibles problemes de camp. Trieu-ne un amb circuits de protecció redundants i resposta ràpida en curt-circuits. Per a sistemes-d'alta tensió,vigilància d'aïllamentés essencial.

No tracteu mai el BMS com una idea posterior. S'ha de dissenyar des del principi.

Pas 5: Disseny del sistema de gestió tèrmica

El control de temperatura sovint decideix si un paquet dura 5 anys o 15 anys.

Les cèl·lules de liti funcionen millor entre 25 i 40 graus. Les diferències de més de 5 graus entre cèl·lules acceleren l'envelliment. Durant la càrrega ràpida o la descàrrega elevada, la generació de calor pot arribar a diversos watts per cèl·lula.

Enfocaments comuns:

• Refrigeració per aire:senzill i de baix cost, però capacitat limitada
• Refrigeració líquida:excel·lent transferència de calor, àmpliament utilitzat en vehicles elèctrics
• Materials de canvi de fase (PCM):passiu i bo per suavitzar els pics de temperatura
• Sistemes híbrids:combinar mètodes per a condicions extremes

En climes freds afegim escalfadors PTC o pel·lícules de calefacció per portar les cèl·lules a la temperatura de funcionament abans de carregar-les.

Realitzem simulació tèrmica al principi del projecte. Ens ajuda a decidir si el refredament passiu és suficient o si és actiurefrigeració líquidaés necessari. Un bon disseny tèrmic evita la fugida tèrmica i manté el rendiment constant durant les temporades.

Pas 6: Disseny mecànic i estructural

Ara el paquet ha de sobreviure a les condicions reals-del món.

Decidiu aviat si voleu utilitzar adisseny modularo apaquet d'estil-brick. Els dissenys modulars són més fàcils de fabricar, provar i reparar. Els paquets de maons poden aconseguir mésdensitat d'energiaperò dificulta el manteniment.

La fixació cel·lular és fonamental. Utilitzem suports de cèl·lules de plàstic per a la col·locació i l'espaiat, combinats amb cola de fusió calenta-curosament aplicada o silicona neutra per absorbir la vibració sense bloquejar la dissipació de la calor.

Els materials de tancament normalment es redueixen a l'alumini per la seva relació resistència-a-pess o acer per a un menor cost en aplicacions estacionàries.Segellat IP67, les ventilacions d'alleujament de pressió i les zones d'aixafament són estàndard als paquets de grau-automoció.

El disseny mecànic ha de protegir les cèl·lules de la vibració, l'impacte i l'aigua alhora que permet el servei quan sigui necessari.

Pas 7: Creació de prototips, proves i validació

Cap disseny està complet fins que no s'hagi provat.

Construïm tres etapes prototip:

• EVT:comprovació de la funció bàsica
• DVT:rendiment complet i proves ambientals
• PVT:unitats d'intenció de producció-des de l'eina final

Les proves clau inclouen la capacitat i l'eficiència a diferents velocitats de C-, imatges tèrmiques sota càrrega per trobar punts d'accés,proves de cicle de vida, vibracions i xocs, i proves d'abús de seguretat (sobrecàrrega, curtcircuit, penetració d'ungles).

Considerem que ha arribat un paquetfinal de la vidaquan la capacitat baixa al 80% del valor inicial en les condicions definides.

La validació exhaustiva detecta els problemes abans que arribin als clients.

Pas 8: Llançament de la certificació i la producció

Finalment, el pack ha de passar la certificació per als seus mercats objectiu.

Els requisits comuns inclouenUN38.3per enviament,UL 2580oIEC 62619per seguretat i normes regionals com GB 38031 a la Xina o UN ECE R100 a Europa.

Pel que fa a la producció, implementem la classificació cel·lular, la soldadura automatitzada sempre que sigui possible i les proves de final{0}}de-línia. La traçabilitat des de les cel·les entrants fins als paquets acabats és obligatòria per a aplicacions d'automoció i d'alta-fiabilitat.

Conclusió

Dissenyar apaquet de bateries de litirequereix equilibrirendiment, seguretat, cost i fabricabilitat. L'ordre importa:requisits clarsprimer, desprésselecció cel·lular, arquitectura elèctrica, sistemes tèrmics i mecànics, seguit d'una validació rigorosa.

A GEB hem perfeccionat aquest procés durant molts anys i centenars de projectes. Tant si necessiteu un petit paquet personalitzat per a un prototip com si necessiteu milers d'unitats per a la producció en sèrie, els fonaments segueixen sent els mateixos.

Si esteu treballant en un projecte de bateries de liti i voleu suport amb experiència des de la definició de requisits fins a la producció en massa, no dubteu a contactar amb el nostre equip d'enginyeria. Ens complau revisar les vostres especificacions i compartir el que ha funcionat bé en aplicacions similars.
