Quan es tracta de connectar una bateria de 24 V per a un patinet elèctric, molts principiants poden trobar la tasca complexa i descoratjadora. No obstant això, en realitat, un cop enteneu els principis bàsics i seguiu els mètodes adequats, el procés no és tan difícil com podria semblar. Un sistema de bateries de 24 V, com el seu nom indica, proporciona 24 volts de potència, que és la configuració estàndard per a molts scooters elèctrics lleugers i vehicles elèctrics petits. Aquestes bateries solen ser de tipus de liti o de plom-àcid, ambdues capaces de proporcionar prou potència per als patinets elèctrics, cosa que els fa ideals per als desplaçaments diaris o per als caps de setmana.
Potser us preguntareu, per què triar una bateria de 24 V en lloc d'una opció de voltatge més alt? En poques paraules, la bateria de 24 V aconsegueix un equilibri entre proporcionar una potència suficient i mantenir el pes baix, que és perfecte per a patinets elèctrics lleugers. Les seccions següents es detallaran com triar la bateria adequada, els passos de cablejat i consideracions importants per assegurar-vos que podeu completar amb èxit el procés de cablejat de la bateria.
Materials necessaris
Abans de començar el cablejat, és important assegurar-vos que disposeu de totes les eines i materials necessaris. A continuació es mostra una llista dels components bàsics que necessitareu per connectar una bateria de 24 V per al vostre patinet elèctric:
- Bateria de 24 V: el component més important. Normalment, trobareu dos tipus de bateries: de liti i de plom-àcid. Les bateries de liti són cada cop més populars a causa de la seva major densitat d'energia i una vida útil més llarga, cosa que les converteix en l'opció preferida per als patinets elèctrics.
- Sistema de gestió de bateries (BMS): el BMS és el "cervell" del sistema de bateries. Controla la salut de la bateria, evitant la sobrecàrrega, la sobredescàrrega i el sobreescalfament, protegint la bateria dels danys.
- Cables de connexió de la bateria: és important triar els cables adequats. Els cables han de suportar la càrrega de corrent màxima de la bateria. Normalment, es recomanen cables més gruixuts per evitar el sobreescalfament a causa de la sobreintensitat.
- Connectors: S'utilitzen per connectar la bateria a altres parts del patinet elèctric, com ara el controlador i el motor. Els connectors comuns inclouen XT60, Anderson Powerpole i altres.
- Cinta elèctrica i cinta aïllant: s'utilitzen per garantir que tots els punts de connexió estiguin correctament aïllats, evitant curtcircuits o descàrregues elèctriques.
- Fusibles i components de protecció de corrent: els fusibles proporcionen protecció contra la sobreintensitat, garantint la seguretat de tot el sistema.
Un cop tingueu tots aquests materials preparats, podeu començar el procés. El següent pas serà comprendre com connectar aquests components correctament.
Escollir les especificacions de la bateria adequades
Escollir la bateria adequada és clau per garantir el rendiment i la seguretat del vostre patinet elèctric. A l'hora de seleccionar una bateria de 24 V, cal tenir en compte diversos factors importants: tipus de bateria, capacitat, velocitat de descàrrega i el corresponent sistema de gestió de la bateria (BMS).
1. Tipus de bateria: els tipus de bateries més comuns són de liti i plom-àcid. Les bateries de liti tenen l'avantatge en termes de pes, densitat de capacitat i vida útil, fent-les més adequades per als patinets elèctrics moderns. Les bateries de plom-àcid, en canvi, són més assequibles, però solen ser més pesades i tenir una vida útil més curta.
2. Capacitat de la bateria (Ah): La capacitat de la bateria determina quanta potència pot proporcionar, i com més gran sigui la capacitat, més gran serà l'autonomia del patinet. Normalment, les bateries amb capacitats entre 5 Ah i 10 Ah són suficients per a la majoria de patinets elèctrics, proporcionant una autonomia de 20 a 50 quilòmetres. Podeu triar la capacitat de bateria adequada segons les vostres necessitats específiques. Si viatgeu sovint per llargues distàncies, es recomana una bateria de més capacitat.
3. Taxa de descàrrega (classificació C): la taxa de descàrrega de la bateria fa referència a la quantitat de corrent que pot suportar durant un període prolongat, normalment expressada com a "C". Per exemple, una bateria amb una classificació de 10C pot produir 10 vegades la seva capacitat en corrent. Una taxa de descàrrega elevada és important per garantir un subministrament d'energia estable, especialment durant l'acceleració i la pujada, sense provocar caigudes de tensió o sobreescalfament.
4. Sistema de gestió de la bateria (BMS): el paper del BMS no és només prevenir la sobrecàrrega i la sobredescàrrega, sinó també controlar l'estat de cada cèl·lula individual, evitant el desequilibri dins de la bateria. Per a un sistema de 24 V, la configuració normalment inclou paquets 10S (sèries 10) o 12S (sèries 12), que determinen el rang de tensió i els requisits BMS corresponents. Assegureu-vos de triar un BMS que sigui compatible amb les especificacions de la bateria.
En entendre aquestes especificacions de la bateria, podeu seleccionar la bateria de 24 V que millor s'adapti a les necessitats del vostre patinet elèctric.
Principis de cablejat de bateries
Entendre els principis del cablejat de la bateria és crucial per garantir que el sistema de bateries del vostre patinet elèctric funcioni sense problemes i amb seguretat. El cablejat d'un sistema de bateria de 24 V consisteix principalment a connectar la bateria al controlador, al motor i al carregador del scooter. Desglossem com funciona cada connexió i els passos a seguir.
- Connexions positives i negatives: primer, heu d'assegurar-vos de connectar correctament els terminals positius i negatius de la bateria. El terminal positiu sol estar marcat amb un "+" o color vermell, mentre que el terminal negatiu està marcat amb un "-" o color negre. Quan connecteu la bateria, assegureu-vos que el terminal positiu estigui connectat a l'entrada positiva del scooter i el terminal negatiu a l'entrada negativa. Si inverteix la polaritat, és possible que el scooter no s'engegui o, pitjor encara, que la bateria o el controlador es puguin danyar.
- Connexió de la bateria i el controlador: la bateria es connecta al controlador del scooter, que regula la tensió de la bateria i controla la potència de sortida del motor. Quan us connecteu, assegureu-vos que la connexió entre la bateria i el controlador estigui segura i ben aïllada per evitar un mal contacte o curtcircuits. Molts controladors de patinets tenen ports d'entrada de bateria específics, així que seguiu les instruccions de cablejat del manual d'usuari per connectar-los correctament.
- Connexió de la bateria i el motor: la bateria també s'ha de connectar al motor del scooter. La bateria proporciona l'energia, mentre que el motor impulsa les rodes. Aquesta connexió normalment es gestiona a través del controlador, ja que el controlador ajusta la potència subministrada des de la bateria per controlar la velocitat i el parell del motor.
- Cablejat del sistema de gestió de la bateria (BMS): el BMS és el nucli del sistema de gestió de la bateria, responsable de controlar la salut de la bateria i assegurar-se que la bateria no es sobrecarregui ni es descarregui excessivament. El cablejat BMS sol implicar múltiples terminals d'entrada i sortida que controlen la tensió de cada cel·la de bateria individual. Quan feu el cablejat, assegureu-vos que cada cable de monitorització estigui connectat correctament al BMS per a una gestió precisa.

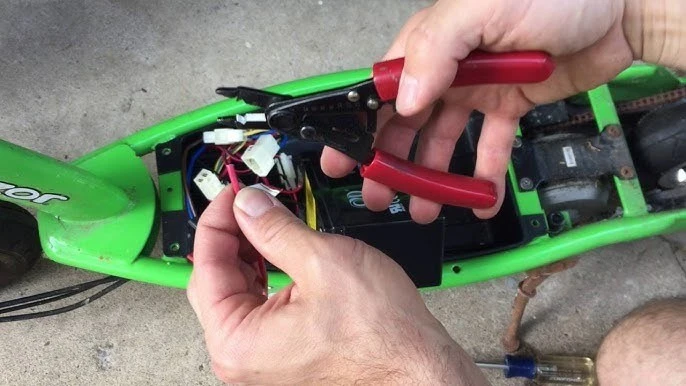

Passos d'instal·lació de la bateria
La instal·lació de la bateria és una part crítica del procés de cablejat, ja que la instal·lació adequada garanteix l'estabilitat i la longevitat del sistema de bateries. A continuació es mostren els passos generals per instal·lar la bateria de 24 V:
Trieu la ubicació correcta de la bateria: primer, heu de trobar una ubicació adequada per instal·lar la bateria. La bateria s'ha de muntar de manera segura en una posició on no es desplaci ni vibri durant la conducció. La majoria de patinets elèctrics tenen espais designats per a la instal·lació de la bateria, normalment situats sota la coberta o el peu de peu.
Assegureu la bateria: un cop hàgiu trobat el lloc adequat, subjecteu la bateria de manera segura al marc del scooter. Podeu utilitzar suports de bateria, cargols o cinta adhesiva per mantenir la bateria al seu lloc. Assegureu-vos que la bateria estigui ben fixada per evitar qualsevol moviment que pugui causar danys o inestabilitat.
Connecteu la bateria al controlador i al motor: com s'ha esmentat anteriorment, connecteu els terminals positius i negatius de la bateria a les entrades corresponents del controlador i del motor. Si el BMS ja està instal·lat, assegureu-vos que el seu cablejat també estigui connectat correctament a la bateria, el controlador i el motor.

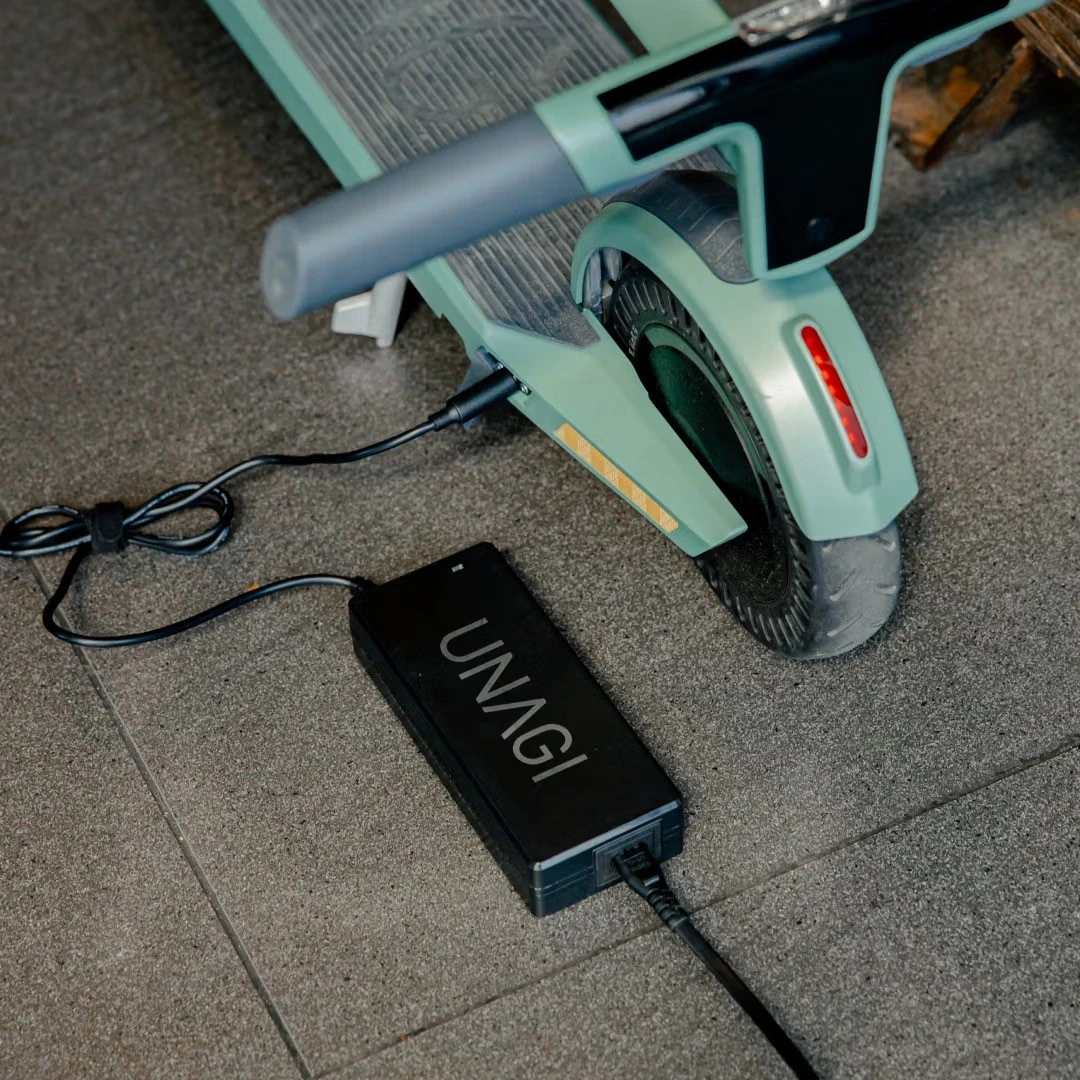

Connecteu el port del carregador: els patinets elèctrics solen tenir un port de càrrega que es connecta al carregador per recarregar la bateria. Quan instal·leu la bateria, assegureu-vos que el port de càrrega estigui connectat correctament per poder recarregar-la més endavant.
Comproveu les connexions: després de la instal·lació, inspeccioneu acuradament totes les connexions per assegurar-vos que estiguin segures i que no hi hagi cables exposats. Assegureu-vos que totes les connexions estiguin ben aïllades per evitar curtcircuits o altres problemes elèctrics.
Mesures de seguretat
La seguretat sempre ha de ser la màxima prioritat quan es treballa amb bateries. Prendre les precaucions de seguretat necessàries durant la instal·lació i el cablejat garanteix que el sistema de bateries es mantingui segur i eficient. Aquestes són algunes de les mesures de seguretat essencials:
Eviteu curtcircuits: assegureu-vos sempre que els terminals positius i negatius de la bateria no entrin en contacte amb cap objecte metàl·lic durant el cablejat. Utilitzeu cinta aïllant, tubs termoretràctils i altres materials de protecció per cobrir cables i punts de connexió exposats, evitant curtcircuits.
Utilitzeu fusibles i protecció de corrent: és crucial instal·lar fusibles i dispositius de protecció de corrent al vostre sistema de bateries. Els fusibles ajuden a protegir contra la sobreintensitat desconnectant el circuit si el corrent supera els límits segurs. Trieu un fusible amb la classificació de corrent adequada segons la capacitat de la bateria i els requisits del controlador.
Eviteu la sobrecàrrega i la sobredescàrrega: la sobrecàrrega i la sobredescàrrega són dues causes principals de danys a la bateria, especialment amb les bateries de liti. Assegureu-vos que el sistema de gestió de la bateria (BMS) estigui instal·lat i funciona correctament, ja que controlarà la tensió de la bateria i evitarà la sobrecàrrega o la sobredescàrrega, ajudant a allargar la vida útil de la bateria.
Monitorització regular de la bateria: després de la instal·lació, comproveu regularment el voltatge, la temperatura i l'estat físic de la bateria. Preste atenció a qualsevol signe d'inflor, fuites o danys, especialment després d'un ús prolongat. Si observeu alguna anomalia, solucioneu-les immediatament substituint o reparant la bateria.
Mantingueu la bateria allunyada de l'aigua i les altes temperatures: eviteu exposar la bateria a l'aigua, especialment en entorns plujosos o humits. Assegureu-vos que la bateria estigui ben protegida de l'entrada d'aigua. A més, eviteu exposar la bateria a altes temperatures, ja que això pot provocar un sobreescalfament, incendis o explosions.
Seguint aquestes precaucions de seguretat, podeu assegurar-vos que el sistema de bateries del vostre patinet elèctric funcioni de manera eficient i segura durant molt de temps.
Depuració i prova
Un cop finalitzada la instal·lació i el cablejat de la bateria, el següent pas és realitzar la depuració i les proves per assegurar-se que el sistema funciona correctament i que totes les connexions són correctes. A continuació es mostren els passos per depurar i provar:
Comproveu la tensió de la bateria: feu servir un multímetre digital (DMM) per mesurar la tensió de la bateria i assegurar-vos que està dins del rang adequat. Per a un sistema de bateries de 24 V, la tensió hauria d'estar propera als 24 volts quan estigui completament carregat. Si la tensió és significativament inferior a 24 V, és possible que la bateria no estigui completament carregada o que hi hagi un problema amb el cablejat.
Comproveu les connexions del controlador i del motor: engegueu el patinet elèctric i comproveu si la tensió entre la bateria i el controlador és estable. Assegureu-vos que el motor funcioni sense problemes. Si el motor no s'engega o fa sons inusuals, és possible que hi hagi una potència insuficient de la bateria, connexions de cablejat deficients o problemes de configuració del controlador.
Proves funcionals: proveu les diferents funcions del patinet, com ara l'acceleració, la frenada i la direcció. Comproveu si la bateria pot alimentar el scooter de manera coherent i si tots els components (motor, controlador, etc.) funcionen bé junts. Si el patinet té caigudes de potència durant l'acceleració o sembla que té poca potència, comproveu la capacitat de la bateria, la configuració del controlador o les connexions del cablejat.
Comproveu el port de càrrega: assegureu-vos que el carregador es connecta correctament a la bateria i comença a carregar-se. Comproveu la llum indicadora del carregador per confirmar que no hi ha cap problema amb el procés de càrrega. Si el carregador no funciona, pot ser un problema amb el port de la bateria o amb el carregador.
Comprovació de la temperatura: després d'un ús prolongat, comproveu la temperatura de la bateria, el controlador i el motor. Si algun component s'està sobreescalfant, podria indicar una sobreintensitat, un problema de cablejat o una dissipació de calor inadequada. Assegureu-vos que totes les peces funcionin dins dels seus intervals de temperatura normals.
Problemes comuns i solucions
Durant l'ús, pot haver-hi alguns problemes habituals amb el sistema de bateries del patinet elèctric. Aquests són alguns d'aquests problemes i les seves solucions:
El patinet elèctric no arrenca:
Causa: Això podria ser degut a una càrrega insuficient de la bateria, problemes de cablejat o mal funcionament del controlador.
Solució: primer, comproveu la càrrega de la bateria per assegurar-vos que està plena. Si la bateria està bé, comproveu si les connexions entre la bateria i el controlador són segures. Finalment, comproveu si el controlador funciona correctament.
La bateria no es carrega:
Causa: les possibles causes inclouen un mal funcionament del carregador, una connexió deficient al port de càrrega o problemes amb el sistema de gestió de la bateria (BMS).
Solució: comproveu si el carregador i el port de càrrega funcionen correctament. Si l'indicador lluminós del carregador no s'encén, proveu amb un altre carregador. Si el carregador funciona, comproveu el BMS per assegurar-vos que no impedeix que la bateria es carregui.
Sobreescalfament de la bateria:
Causa: això pot passar per una descàrrega excessiva, l'envelliment de la bateria o problemes durant la càrrega.
Solució: comproveu si la bateria està massa descarregada i eviteu utilitzar-la quan la càrrega sigui massa baixa. Inspeccioneu regularment la salut de la bateria i assegureu-vos que no s'escalfi durant la càrrega. Si la bateria està envellida, penseu a substituir-la.
El patinet elèctric no té potència durant l'acceleració:
Causa: el problema pot ser la càrrega insuficient de la bateria, l'envelliment de la bateria o la configuració del controlador.
Solució: comproveu la càrrega de la bateria per assegurar-vos que està plena. Si la bateria està bé, comproveu la configuració del controlador per assegurar-vos que no hi ha cap limitació d'energia o mal funcionament.
Problemes de visualització de la bateria:
Causa: pot haver-hi un problema amb el sistema de gestió de la bateria (BMS) que provoqui lectures inexactes de l'estat de la bateria.
Solució: comproveu el cablejat del BMS per assegurar-vos que està connectat correctament i supervisant correctament cada cel·la. Si els problemes persisteixen, torneu a calibrar el BMS o substituïu-lo.
Manteniment i cura
El manteniment i la cura regulars són essencials per allargar la vida útil de la bateria i garantir que el patinet elèctric funcioni al màxim. Aquests són alguns consells importants de manteniment i cura:
Comproveu regularment la tensió i la salut de la bateria: utilitzeu un multímetre digital per comprovar la tensió de la bateria amb regularitat i assegurar-vos que està en bon estat. Eviteu que la bateria s'esgoti completament abans de recarregar-la, ja que les bateries de liti funcionen millor quan es carreguen entre un 20%-80%. Eviteu descàrregues profundes per allargar la vida útil de la bateria.
Netegeu els ports de connexió de la bateria: netegeu periòdicament els ports de connexió de la bateria per assegurar-vos que no hi hagi pols ni acumulació de corrosió. La pols o la corrosió poden provocar un mal contacte, afectant el rendiment de càrrega i descàrrega de la bateria.
Mantingueu la bateria seca: eviteu exposar la bateria a l'aigua o la humitat, especialment durant l'ús en condicions humides. Assegureu-vos que el compartiment de la bateria sigui impermeable i que no entri aigua.
Comproveu regularment el sistema de gestió de bateries (BMS): el BMS és el nucli del sistema de bateries. Comproveu regularment el seu estat per assegurar-vos que funciona correctament i supervisar la salut de la bateria. Si el BMS funciona malament, repareu-lo o substituïu-lo ràpidament.
Emmagatzematge adequat de la bateria: si teniu previst emmagatzemar el scooter durant un període prolongat, mantingueu la bateria en un lloc sec i fresc. La temperatura d'emmagatzematge hauria d'estar entre 5 i 20 graus, evitant entorns d'alta o baixa temperatura que podrien degradar el rendiment de la bateria.
Eviteu l'ús prolongat a altes temperatures: utilitzar el scooter en entorns d'alta temperatura pot accelerar l'envelliment de la bateria. Intenteu evitar anar amb el patinet durant períodes prolongats en temps calorós, especialment durant l'estiu, per evitar el sobreescalfament i danys a la bateria.
Seguint aquestes pràctiques de manteniment i cura regulars, podeu allargar la vida útil de la vostra bateria i assegurar-vos que el vostre patinet elèctric es mantingui en les millors condicions, evitant avaries innecessàries i la degradació del rendiment.
Conclusió
El cablejat i el manteniment d'un sistema de bateries de 24 V per al vostre patinet elèctric pot semblar una tasca descoratjadora, però amb el coneixement adequat i una atenció acurada als detalls, pot ser un procés senzill. Des d'entendre els principis de cablejat fins a garantir una instal·lació adequada i proves rigoroses, cada pas té un paper fonamental per garantir que el vostre scooter funcioni sense problemes i eficàcia. Recordeu que el manteniment adequat de la bateria és tan important com la instal·lació; Les comprovacions periòdiques, l'emmagatzematge adequat i la resolució de problemes oportunes poden allargar la vida útil de la bateria i mantenir el patinet elèctric en perfecte estat.
Tant si sou un entusiasta experimentat com si sou nou al món dels patinets elèctrics, seguir aquestes directrius us ajudarà a aconseguir una configuració de bateria fiable i de llarga durada.
Trobeu proveïdors de bateries d'alta qualitat

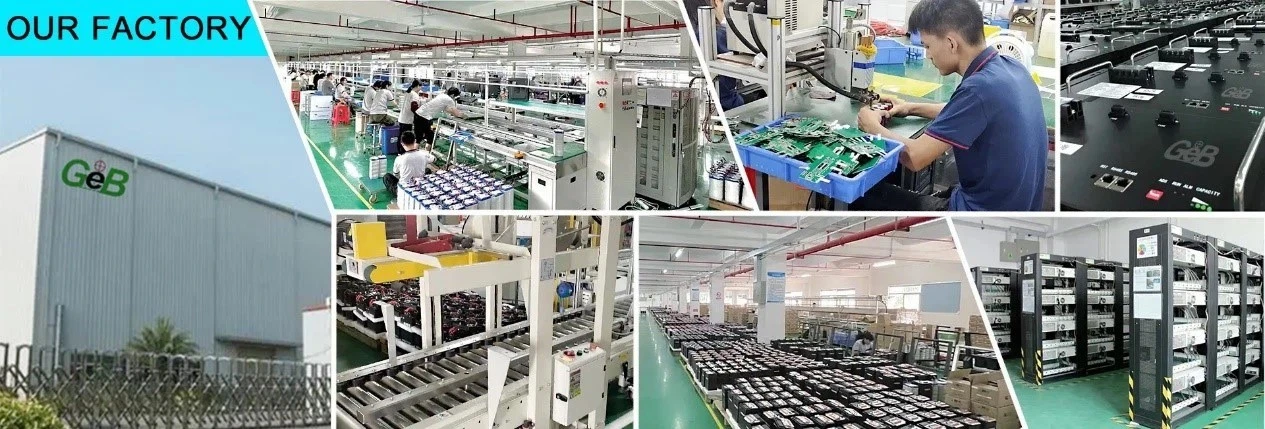

A GEB, estem a l'avantguarda de la indústria de les bateries de liti des de 2009, i estem orgullosos de ser reconeguts com a líders en el subministrament de bateries d'alt rendiment perbateria de scooter elèctric, bateria d'e-bike, bateria de moto i molt més.
