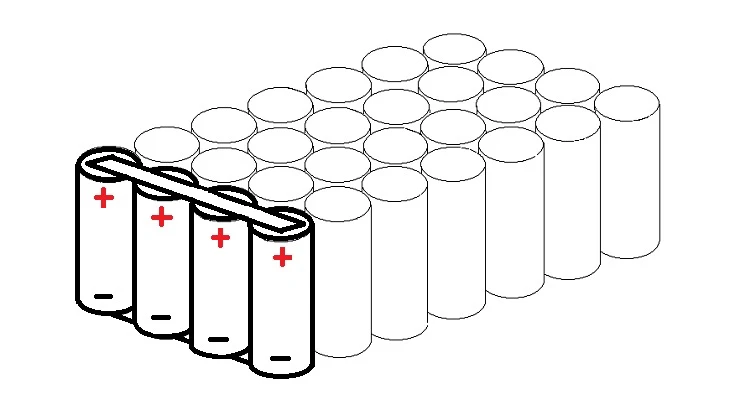

Quan es dissenyen paquets de bateries, l'elecció entre sèrie i paral·lel pot tenir un impacte significatiu en el rendiment, la seguretat i la longevitat de la bateria. El disseny de la bateria és complex i delicat, i requereix una comprensió profunda d'alguns problemes tècnics clau. En aquest article, es comenten els reptes tècnics del disseny en sèrie i paral·lel de bateries des de deu aspectes, com ara la consistència de la bateria, l'equalització de voltatge i corrent i el disseny del sistema de gestió tèrmica.
1. La bateria és inconsistent
La consistència de la bateria es refereix a la similitud de cada unitat de bateria en termes de capacitat, voltatge, resistència interna, corba de descàrrega, etc. Les diferències en el rendiment de la bateria poden causar problemes en paquets de bateries en sèrie o en paral·lel. Per exemple, en una configuració en sèrie, el rendiment global de la bateria es veu afectat per la pitjor cèl·lula; En una configuració paral·lela, les diferències de rendiment poden provocar una distribució desigual del corrent, que afecta la vida i l'eficiència de tot el conjunt de bateries.
Problema:A la configuració de la sèrie, si una bateria està baixa, tota la bateria no es podrà descarregar completament, cosa que provocarà malbaratament d'energia i reducció de l'eficiència; En la configuració paral·lela, la càrrega actual de les diferents bateries és diferent, cosa que és fàcil de provocar un sobreescalfament local i una degradació del rendiment de les bateries.
Solució:
Control de la bateria:En el procés de producció, s'han d'utilitzar equips de prova d'alta precisió per examinar estrictament cada unitat de bateria per garantir un alt grau de consistència de paràmetres com ara la capacitat, la tensió i la resistència interna. Els mètodes de cribratge habituals inclouen la prova OCV (tensió de circuit obert), la prova de resistència interna i la prova de capacitat. Aquestes proves eliminen eficaçment les bateries deficients i eviten acoblar cèl·lules de bateries inconsistents.
Disseny de circuits d'equilibri:Integrar circuits d'equilibri actiu o passiu en el sistema de gestió de bateries (BMS). El circuit d'equalització actiu pot transferir electricitat mitjançant la inductància de commutació o la capacitat per realitzar la redistribució d'energia a la bateria. L'equalització passiva ajusta la tensió de la bateria consumint l'excés d'energia. L'equilibri actiu és complex però eficient, adequat per a bateries de gran capacitat, i l'equilibri passiu és adequat per a bateries petites i mitjanes.
2. Equilibra tensió i corrent
A les bateries en sèrie, el problema de l'equalització de voltatge és la clau per garantir una càrrega i descàrrega uniforme de cada cel·la. Una bateria sense circuit d'equalització de voltatge sobrecarregarà o baixarà una part de la bateria, cosa que afectarà la vida útil de tota la bateria. El paquet de bateries paral·leles s'enfronta al problema de l'equilibri de corrent, i la diferència de resistència interna condueix a una distribució desigual del corrent, cosa que és fàcil de fer que algunes bateries suportin una càrrega de corrent més gran.
Problemes específics:Els paquets de bateries de la sèrie de voltatge desigual poden provocar que algunes bateries es sobrecarreguin i es danyin, o que s'esgotin precoçment durant la descàrrega; El corrent desequilibrat de la bateria paral·lela accelerarà l'envelliment de la unitat de bateria i escurçarà la vida útil de la bateria.
Solució:
Circuit d'equilibri actiu:Mitjançant la combinació d'inductors, condensadors i xips de control, transferència d'energia intel·ligent, per aconseguir un equilibri eficient de tensió. Aquest mètode pot reduir eficaçment el consum intern de la bateria i millorar l'eficiència de càrrega i descàrrega de tota la bateria. Els mètodes d'equilibri comuns inclouen l'equilibri de capacitat de vol i l'equilibri d'inductància de commutació. Heu de seleccionar una solució adequada en funció de l'escenari d'aplicació de la bateria.
Circuit d'equalització passiva:A través de la resistència a consumir l'excés de potència de la bateria d'alta tensió. Aquest mètode és senzill, de baix cost, però de baixa eficiència i generació de calor, adequat per al tractament equilibrat de petites bateries. Durant el disseny, s'ha de prestar atenció al rendiment de la potència i la dissipació de calor de la resistència per evitar el sobreescalfament local durant el procés d'igualització.
3. Disseny del sistema de gestió tèrmica
La bateria generarà molta calor a l'obra, sobretot quan la gran descàrrega de corrent és més evident. Si la calor no es distribueix de manera eficaç, la temperatura de la bateria augmentarà gradualment, la qual cosa redueix el rendiment de la bateria, la vida útil i fins i tot el risc de fuga tèrmica.
Problemes específics:La temperatura desigual farà que algunes unitats de la bateria s'escalfin, augmentant la resistència interna, la descomposició d'electròlits i altres problemes, i fins i tot provocar un incendi de la bateria.
Solució:
Materials de conductivitat tèrmica i disseny de dissipació de calor:En el disseny del paquet de bateries, es poden afegir materials amb alta conductivitat tèrmica, com ara plaques de dissipació de calor d'aliatge d'alumini, coixinets tèrmics de silicona, etc., que poden exportar ràpidament la calor generada per la unitat de la bateria. Optimitzeu els canals de flux d'aire dins de la bateria per millorar la dissipació de la calor per convecció natural o convecció forçada per ventilador. Per a aplicacions d'alta potència, es pot considerar la dissipació de calor de refrigeració líquida, i l'eficiència de dissipació de calor és més alta absorbint la calor a través del refrigerant circulant.
Monitorització de la temperatura i refrigeració activa:Un sensor de temperatura està integrat al BMS per controlar la temperatura de cada cel·la en temps real. Si la temperatura és massa alta, el sistema redueix automàticament la càrrega o ajusta l'esquema de dissipació de calor. Al mateix temps, el sistema de refrigeració intel·ligent pot iniciar automàticament el ventilador o el sistema de refrigeració líquida segons l'estat de temperatura de la bateria per evitar una fallada de la bateria causada pel sobreescalfament.
4. Disseny estructural de la bateria
El disseny estructural de la bateria no només ha de garantir l'estabilitat de la unitat de bateria, sinó que també ha d'optimitzar la facilitat de connexió elèctrica, dissipació de calor i manteniment. Un disseny estructural poc raonable comportarà un mal contacte de la bateria, danys per vibracions i fins i tot un curtcircuit i altres problemes.
Problemes específics: Una estructura no raonable pot provocar que la bateria s'afluixi, es desgasti, augmenti la resistència de contacte interna, provocant un escalfament local i una degradació del rendiment.
Solució:
Disseny modular:El disseny modular del paquet de bateries permet empaquetar un mòdul de bateria únic i connectar-lo fàcilment, i el mòdul danyat es pot substituir ràpidament per millorar la comoditat de manteniment del paquet de bateries. El disseny de l'estructura sísmica s'adopta entre mòduls per reduir la influència de la força externa sobre la unitat de la bateria.
Materials de protecció i millora del disseny:Utilitzeu escuma que absorbeix els cops, coixinets de goma i altres materials per embolicar el mòdul de la bateria per reduir els xocs i els xocs externs. Els materials de l'habitatge han de ser materials d'alta resistència ignífugs, impermeables i resistents a la corrosió, com ara aliatges d'alumini, acer inoxidable o plàstics d'enginyeria, i els forats de ventilació i els dissipadors de calor s'han de dissenyar per optimitzar la gestió tèrmica.

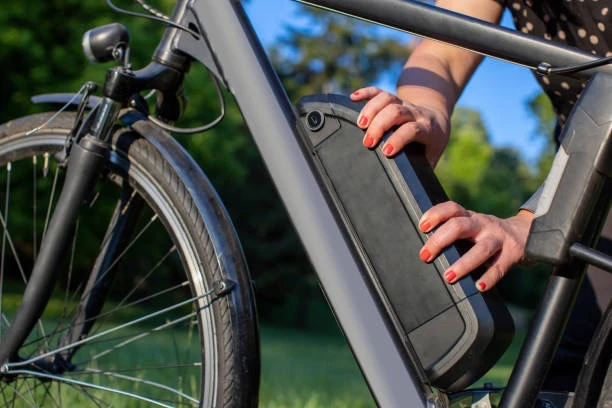

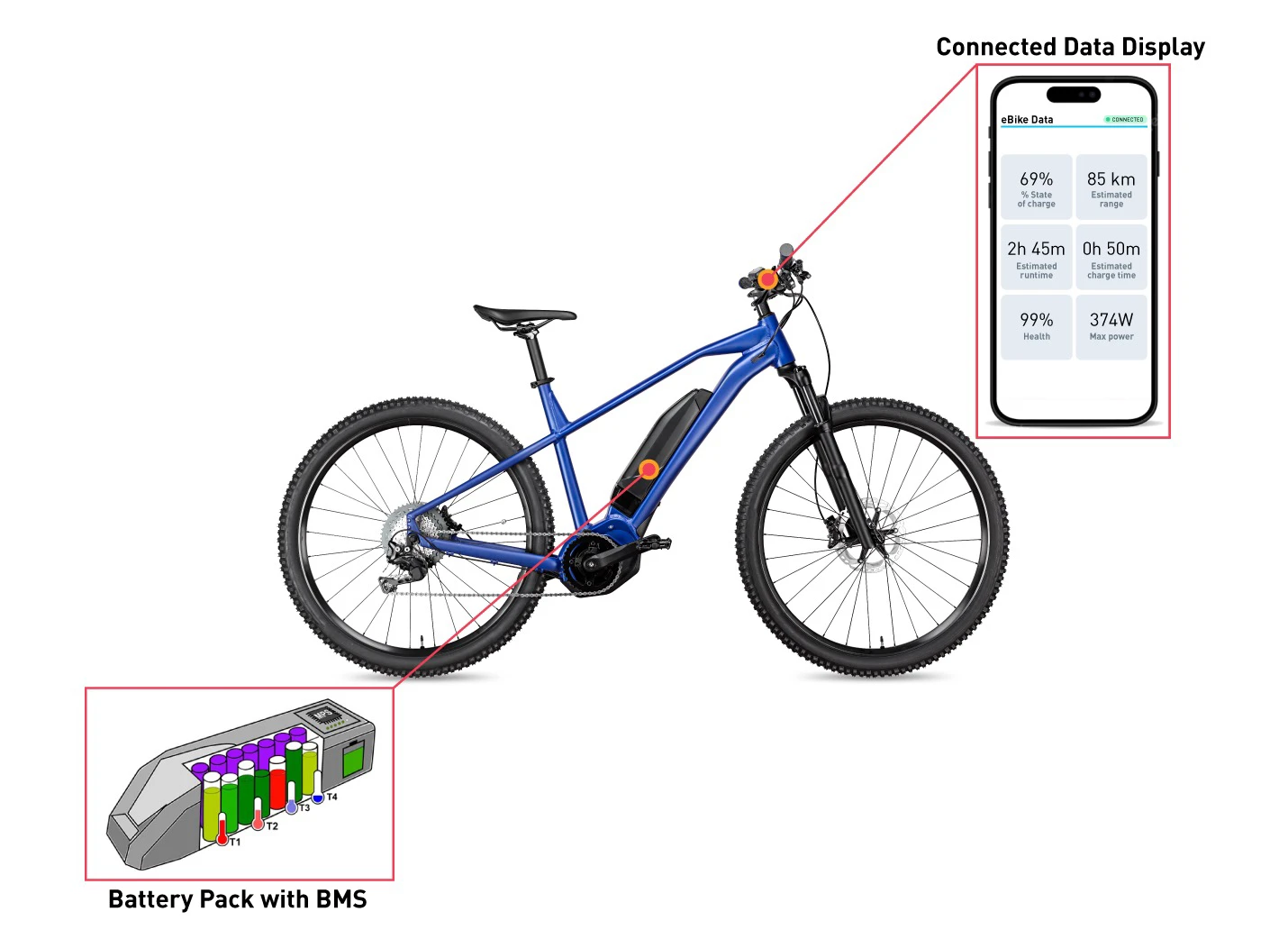

5. Sistema de gestió de la bateria (BMS)
El BMS (Battery Management System) és el centre de control de la bateria, que s'encarrega de la supervisió i gestió en temps real dels paràmetres de potència, voltatge, corrent i temperatura de la bateria. Les funcions del BMS inclouen l'equilibri de la bateria, el diagnòstic de fallades, el control de càrrega i descàrrega, etc. El seu rendiment determina la seguretat i l'eficiència globals de la bateria.
Problemes específics: si el BMS no està dissenyat correctament, és possible que l'estat anormal no es detecti a temps, donant lloc a problemes com ara sobrecàrrega, sobredescàrrega o sobreescalfament de la bateria.
Solució:
Sensors de supervisió d'alta precisió: els sensors de tensió, corrent i temperatura d'alta precisió estan integrats al BMS, que poden detectar amb precisió els paràmetres d'estat de la bateria i transmetre'ls a la unitat de control BMS en temps real. La unitat de control analitza el comportament de càrrega i descàrrega de la bateria i l'ajust de l'equilibri mitjançant algorismes integrats per garantir la seguretat del sistema.
Algoritmes intel·ligents i anàlisi de dades: s'utilitzen algorismes avançats de gestió de la bateria, com ara xarxes neuronals, aprenentatge automàtic i altres tecnologies, per analitzar les dades d'ús de la bateria per predir l'estat de salut i la vida útil restant de la bateria. A partir dels resultats de l'anàlisi de l'algoritme, BMS optimitza activament l'estratègia de càrrega i descàrrega per maximitzar la durada de la bateria.
6. Disseny del circuit de protecció de la bateria
El circuit de protecció de la bateria és una mesura de seguretat important per evitar sobretensions, subtensions, curtcircuits i sobreintensitat de la bateria. Si el paquet de bateries no té un circuit de protecció adequat, és fàcil provocar perill en casos extrems, i provocarà incendi o explosió en casos greus.
Problemes específics: el circuit de protecció desaparegut o mal dissenyat pot fer que la bateria es faci malbé durant la càrrega i la descàrrega, o que no pugui tallar el corrent durant un curtcircuit.
Solució:
Mecanisme de protecció múltiple: dissenyar i integrar múltiples circuits de protecció, inclosa la protecció contra sobretensió, protecció contra subtensió, protecció contra sobreintensitat, protecció contra curtcircuits, etc. Cada circuit de protecció està dissenyat per funcionar independentment del BMS, assegurant que la bateria estigui protegida en cas d'un fracàs mestre. Per exemple, la protecció contra sobreintensitat es pot dissenyar mitjançant la combinació de tub MOS i fusible ràpid per aconseguir una funció de fallada instantània.
Disseny de protecció i aïllament bidireccional: el disseny del circuit de protecció bidireccional pot controlar simultàniament el procés de càrrega i descàrrega de la bateria per evitar que la bateria es vegi afectada per anomalies al carregador i al final de la càrrega. El circuit d'aïllament entre els paquets de bateries està dissenyat per evitar el retorn de corrent entre les cèl·lules de la bateria i millorar la seguretat elèctrica general.
7. Eficiència i pèrdua d'energia
La pèrdua d'energia en el disseny de la bateria paral·lel en sèrie prové principalment de la resistència interna, la resistència del connector i el consum d'energia del BMS i del circuit de protecció. Amb un funcionament de corrent elevat, aquestes pèrdues augmentaran encara més, reduint directament l'eficiència i la resistència generals de la bateria.
Problemes específics: la baixa eficiència comportarà una durada de la bateria més curta, afectant l'experiència d'ús real del dispositiu, i la pèrdua d'energia a llarg termini també augmentarà la calor de la bateria.
Solució:
Materials de connexió optimitzats: utilitzeu materials de connexió de baixa resistència i alta conductivitat, com ara paper de coure, tira de coure estanyat o cinta d'aliatge d'alumini. Optimitzar el procés de soldadura, mitjançant la soldadura làser, la soldadura per ultrasons i altres tecnologies avançades per garantir la solidesa i la baixa resistència del punt de connexió, reduir la pèrdua d'energia elèctrica al punt de connexió.
Millora de l'eficiència energètica del BMS: el BMS s'ha de dissenyar tenint en compte l'optimització de l'eficiència energètica per evitar un consum d'energia innecessari. Reduïu el consum d'energia del propi BMS mitjançant l'ús de xips de baixa potència i modes de repòs intel·ligent. També es poden afegir mòduls de recuperació d'energia al BMS per recuperar i reutilitzar l'energia redundant dins del paquet de bateries per millorar l'eficiència energètica general.
8. Seguretat i fiabilitat
Els paquets de bateries han de fer front a una varietat d'entorns durs, com ara vibracions, impactes i altes temperatures en ús real, i el disseny de seguretat i fiabilitat de les bateries és crucial. La fallada d'una sola bateria pot causar problemes amb tot el paquet de bateries, provocant una fallada de l'equip i fins i tot posant en perill la seguretat de l'usuari.
Problemes específics: la fallada d'una unitat del paquet de bateries es pot estendre, provocant una fallada general del paquet de bateries o un accident de seguretat.
Solució:
Protecció multicapa i disseny redundant: quan es dissenyen paquets de bateries, s'ha de tenir en compte la protecció multicapa, com ara afegir components de seguretat, com ara particions contra incendis i vàlvules a prova d'explosió al disseny estructural. El disseny redundant permet que la resta de la bateria funcioni correctament quan algunes unitats fallen, millorant així la seguretat general.
Proves i certificacions estrictes: els paquets de bateries s'han de sotmetre a estrictes proves d'adaptabilitat ambiental abans de la producció, incloses proves de vibració, prova de caiguda, proves de cicle tèrmic, etc. Mitjançant UL, CE, UN38.3 i altres certificacions internacionals, per garantir que la bateria compleixi estàndards internacionals de seguretat, milloren la confiança dels usuaris.
9. Característiques de resposta dinàmica
Les bateries han de respondre ràpidament als canvis de càrrega per garantir l'estabilitat del dispositiu. Un paquet de bateries amb una resposta dinàmica lenta provocarà un funcionament inestable del dispositiu i fluctuacions importants de voltatge, afectant l'experiència de l'usuari.
Problemes específics: una resposta insuficient de la bateria pot provocar que el dispositiu s'acceleri i s'alenti, o el fenomen de caiguda de tensió quan la càrrega canvia dràsticament.
Solució:
Selecció de bateria d'alta velocitat: seleccioneu cèl·lules de bateria d'alta velocitat amb excel·lents característiques de resposta dinàmica, que poden ajustar ràpidament la sortida quan la càrrega canvia ràpidament. Combinat amb l'algoritme de resposta ràpida de BMS, les característiques dinàmiques de sortida de la bateria es poden optimitzar encara més.
Filtre d'inductància i compensació de capacitat: el filtre d'inductància i la xarxa de compensació de capacitat estan dissenyats a l'extrem de sortida de la bateria per reduir les fluctuacions de tensió i millorar la capacitat de resposta dinàmica de la bateria. Aquest disseny mitiga les fluctuacions de tensió i assegura un funcionament estable de l'equip sota variacions de càrrega elevades.
10. Tecnologia de connexió i selecció del material
La part de connexió de la bateria necessita un excel·lent rendiment elèctric i tèrmic. Una connexió deficient augmentarà la resistència, l'escalfament del contacte i fins i tot la fusió, cosa que pot provocar una fallada de la bateria en casos greus.
Problemes específics: els materials de connexió inadequats o el procés deficient poden augmentar la resistència del paquet de bateries, provocant un sobreescalfament local, provocant pèrdues d'energia i perills per a la seguretat.
Solució:

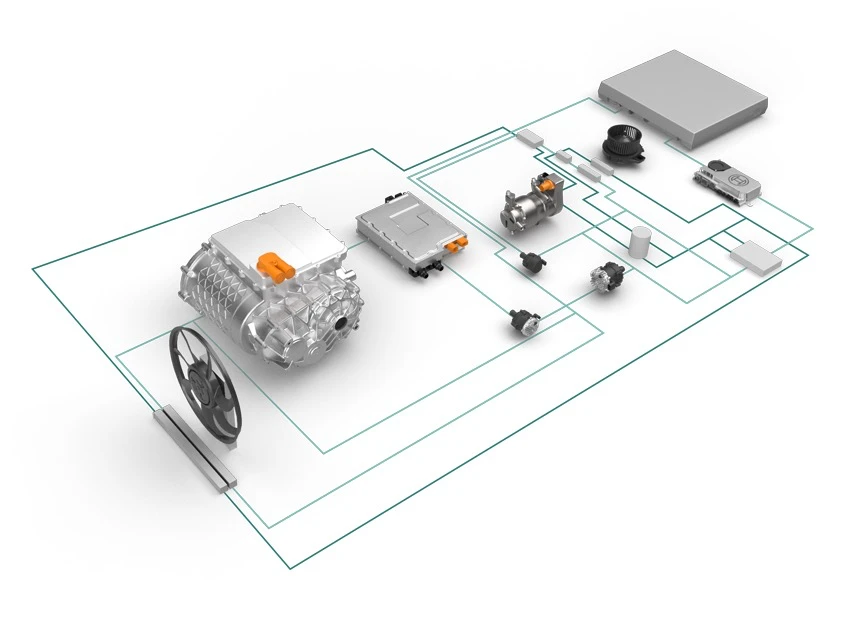

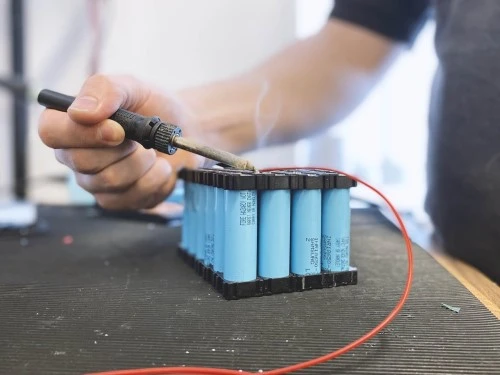

Seleccioneu connectors i tecnologies de soldadura d'alta qualitat: els mètodes de soldadura com ara la soldadura làser o la soldadura per ultrasons s'utilitzen habitualment a les connexions de la bateria. Aquests mètodes asseguren una baixa resistència i una alta resistència mecànica al lloc de connexió i eviten un mal contacte a causa de vibracions o canvis de temperatura.
Utilitzeu materials d'aïllament resistents a la calor: les peces de connexió del paquet de bateries s'han d'embolicar amb materials d'aïllament resistents a la calor i al desgast, com ara cinta resistent a la calor i tubs aïllats de tefló. Aquests materials poden prevenir eficaçment curtcircuits o fuites a la connexió i millorar la seguretat i la vida útil de la bateria.
